一、分析原因:
1、当你出现这个问题时,是否做了推力验证?推力不够的原因一般有以下众焱电子小编所介绍的几种:
1)回流焊后冷却时间不够,回流焊后在常温冷却4小时左右后再过波峰炉,否则推力达不到,容易掉件;

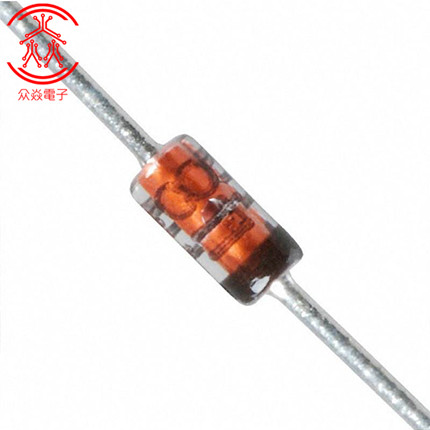

2)胶量太少:众所周知,玻璃二极管多为圆柱形,与PCB接触面较少,故红胶钢网开口会加大一些,如果使用点胶机,可将胶点拉高,增加胶量,保证粘着力;
3)检查元件是否贴装到位,如果元件在“半空中”肯定推力不够。
4)红胶是否在有效期内使用。
2、玻璃二极管元件有脱模剂。
3、红胶波峰焊不耐热260度。
4、检查波峰参数:主要是预热温度、时间,如果在预热阶段温度就达到或很接近红胶的固化点,是很容易脱落的。这时可适当降低预热温度,缩短预热时间。
5、再查查smt贴片打样或加工过程中是否有固定的工装,在过炉之前就已经发生过碰撞。
二、相应改善对策:
需要改善的地方:
1、钢网制作厚度:0.18MM
2、玻璃二极管焊盘与焊盘中间开0.45的长条
3、在印刷的时候,在钢网上二极管处旁边没有影响的地方贴一点皱纹胶,使红胶量充足
4、炉温曲线要好,曲线成梯形,固化时间120秒左右
5、红胶测试,一般玻璃二极管的推力在2公斤左右
6、放置要好,不能叠放,使用气泡袋或其他可缓冲的包装材料包装线路板,避免元件相互碰撞,造成推力损坏
