随着经济和科学技术的发展,人们对电子产品的要求也越来越高,既要能满足多功能、小型化、高密度、高性能的要求,同时还需要有良好的产品品质。有些客户还提出了零缺陷零维修的要求。因此,对于SMT贴片加工行业来说,优质的焊接质量是产品的立足之本,是产品与别人竞争的资本和筹码。
在实际生产过程中,焊接缺陷集中体现在回流焊接完成阶段,但此时出现的焊接问题并不完全是由回流焊工艺造成的。因为SMT焊接质量除了与回流焊工艺(温度曲线)有直接关系外,还与PCB焊盘的可制造性设计、钢网设计、元件和PCB焊盘可焊性、生产设备状态、锡膏质量,以及每道工序的工艺参数和操作人员的操作技能有着密切关系。下面众焱电子将就回流焊温度曲线设置这一方面进行讲解。

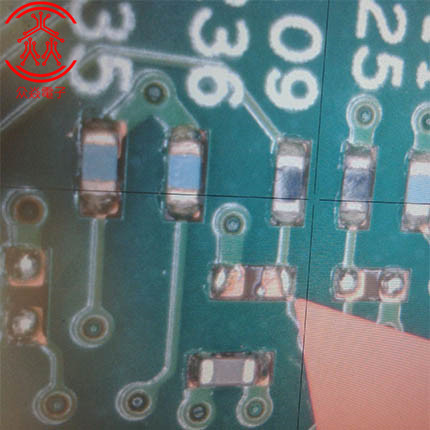

正确设置回流焊温度曲线,是确保焊点焊接质量的保障。一个好的回流焊曲线要求对所要焊接的PCB板上的各种SMT贴装元器件都能够达到良好的焊接,焊点不仅要具有良好的外观品质而且还要有良好的内在品质。如果升温斜率速度太快,一方面,会导致元器件及PCB受热太快,易损坏元器件,还会造成PCB变形;另一方面,锡膏中的熔剂挥发速度太快,容易溅出金属成份,产生焊锡球;峰值温度一般设定比锡膏熔点高30℃~40℃左右较好,如温度太高,回流时间太长会造成热敏感元件或元件塑胶本体损坏,反之会导致锡膏熔融不充分无法形成可靠的焊点。许多广州SMT贴片加工厂为了增强焊接质量,避免元件的氧化问题,有条件的厂家会使用氮气回流焊。回流曲线设置的依据一般主要参考以下几个方面:
1、根据所使用的锡膏推荐的温度曲线进行设置。锡膏的成分决定了其活化温度及熔点。
2、根据热敏感元件和贵重元件的热性能参数,还要考虑特殊元器件的最高焊接温度等限制。
3、根据PCB板材、尺寸大小、厚度和重量来设定。
4、根据回流炉结构和温区长度来设定,不同的回流炉要设定不同的温度曲线。
