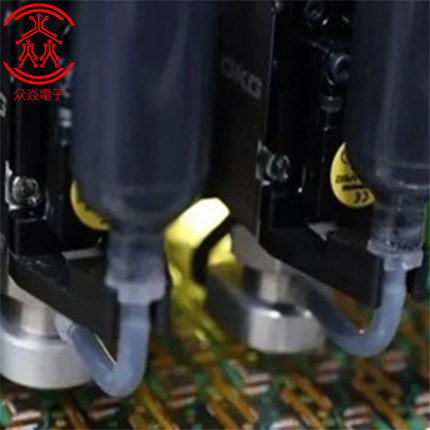

贴片机程序由大量的信息组成。在贴片机程序编制前,除了机器的固有参数外,一般需要准备以下几点基本原始资料。
1、元件的坐标数据
元件的坐标数据是指元件在线路板上的坐标位置,即元件的x、y坐标和元件的贴装角度,一股所提供的坐标数据还包括基准点的坐标数据、元件的位号以及封装信息等。smt贴片打样厂家的设计部门广泛采用计算机辅助设计制造软件(CAD/CAM)来进行线路板的设计,而贴片机编程所需的大多数特征数据完全可以从CAD/CAM系统的有关数据文件中获取,CAD/CAM系统一般都可以直接输出关于元件坐标数据的文本文件。
2、元器件明细表和元件信息
元器件明细表也叫物料清单(BOM),包括有元件的物料编码、物料的型号及描述、封装标准、元件的位号和此物料在产品中的用量等。编程人员可以通过BOM来的知道各种元件的代码、位号和用量等。元件信息包括物料的特征和物料的包装。物料的特征,如元件的长、宽、厚度及引脚的间距和长度等,用于编程时元件数据库的建立。另外,编程人员还需要知道物料的包装来为物料选择合适的送料器和在送料器清单中为物料确定合适的角度。
3、线路板的信息
线路板的信息可以提供给编程人员3个方面的信息:
1)线路板的尺寸和拼板方式;
2)元件的封装信息——对于个别元件在CAD和B0M中所不能完整表示的可以通过元件的焊盘图形来编辑元件的数据库;
3)元件的实际smt贴装角度——线路板的信息可以是未贴元件的空板,也可以从线路板的电子文件中得到线路板的电子图形。
