总共设计3张印刷钢网,其中两张钢网用于A面01005元件的锡膏印刷;另外一张用于B面01005元件和0201元件的smt锡膏印刷。表1列出了3张印刷钢网之间的区别。

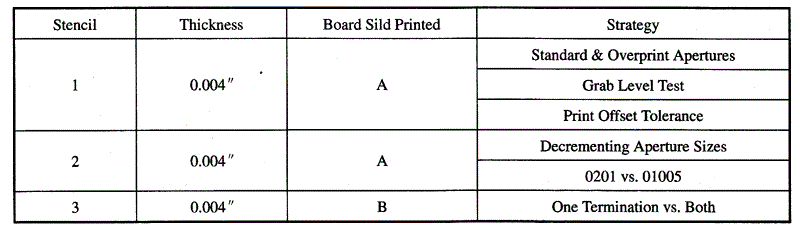

表13张印刷钢网的目的不一样
应用第一张印刷钢网主要目的是确定保证装配良率前提下,锡膏印刷的合适公差。钢网上01005元件的开孔是在众焱电子小编前面所介绍的0201元件成功的工艺基础上加以比例缩放的,表2中列出了其比例缩放的计算公式。在这张钢网上,9种焊盘宽度和长度的组合对应的钢网开孔有两种,一种是“标准”开孔,即锡膏印刷不超出焊盘;另外一种是“过印”开孔,即锡膏印刷超出焊盘边缘。
钢网开孔设计如图1所示。另外,此钢网的开孔设计也考虑到了01005元件两个焊接端与底下锡膏“重叠区域”的问题,设计了大中小3种不同程度的重叠。钢网开孔距离小则“重叠区域”就大,反之则小。当然,焊盘的间距也是影响“重叠区域”的关键因子。如图2所示。

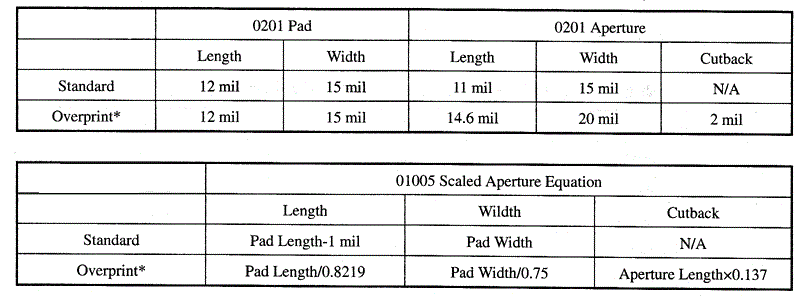

表2第一张印刷钢网上01005元件开孔的比例缩放设计

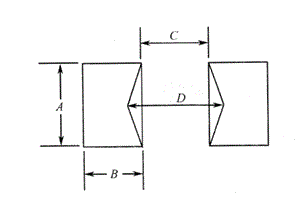

图1钢网开孔设计,尺寸D为“V”型切割

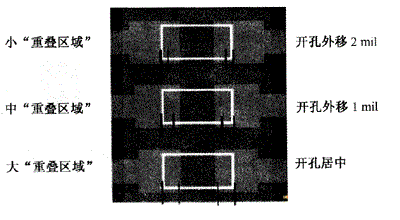

图2钢网开孔设计形成不同的“重叠区域”
这张钢网上大部分开孔相对焊盘是对称的,也有一部分开孔是有意使锡膏印刷偏移,在确定保证装配良率前提下,使锡膏印刷有合适的公差。钢网开孔在对角线方向设置0.5mil和1mil两个偏移量。
应用第二张印刷钢网的目的是通过减少所有焊盘对应的钢网开孔,来确定01005电阻元件的装配公差。在这张钢网上,所有的开孔都位于对应焊盘的中间位置,最大的开孔尺寸与对应焊盘尺寸的比列为1∶1。如果焊盘的宽度比其长度大,那么所对应的钢网开孔宽度减少0.5mil;如果焊盘长度超过其宽度,则对应的钢网开孔长度会减少0.5mil。smt贴片打样厂家在设计此钢网时,应注意开孔的长宽之比是重要的参考比例因子,保证焊盘的长宽之比与对应钢网开孔的长宽之比相同。
第三张钢网用于B面0201元件和平01005元件的印刷。针对0201元件设计了3种开孔方式:最小的开孔尺寸与对应的焊盘尺寸之比为1∶1;其他两种设计是在最小开孔的基础上每边增加1.0mil。针对01005元件设计了8种开孔方式:其中3种为边长在8~10mil的正方形上开孔;另外5种是边长在7~11mil的长方形上开孔。
