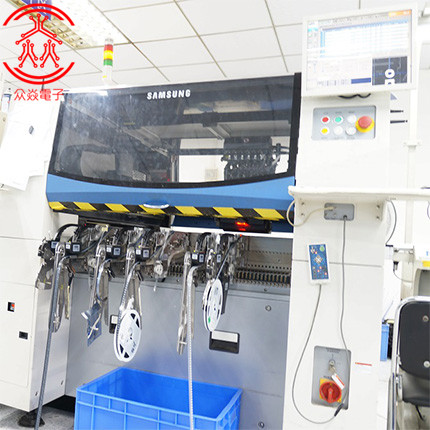

不同厂家、不同型号贴装机的机械结构、PCB传输方式、对中方式等是不完全一样的,可贴装元器件的种类、数量,对PCB外形尺寸、定位、元器件与基准标志的布局等设计要求也不同,因此印制板设计时还要考虑到smt贴装机对PCB设计的要求,否则会影响smt贴装速度和smt贴装质量。接下来,众焱电子小编就来讲解分析一下。
1、可实现机器自动贴装的元器件尺寸和种类
可贴装的元器件尺寸和种类是根据贴装机的贴装功能、贴装精度等技术指标以及供料器结构和配置决定的。
选择元器件时应考虑贴装机的以下几个技术指标:
1)最小元件尺寸:目前—般贴装机都可以贴装1.0mmx0.5mmChip,最好的高精度贴装机可以贴装0.6mmx0.3mmChip。
2)最大元件尺寸:目前一般高精度贴装机都可以贴装45mmx45mmlC。有些贴装机可以贴装60mmx60mmIC以及80-150mm长插座。
3)元器件最大高度:一般为10mm左右。
4)SMD器件最小引脚间距:目前一般高精度贴装机可以贴装0.5mm或0.4mm,最好的高精度贴装机可以贴到0.3mm。
5)能否贴装异形元器件。
6)根据贴装机供料器配置选择元器件外包装形式,元器件包装形式有8-56mm卷带、散装、32mm粘带、管状、托盘等,选择元器件包装形式要根据贴装机是否配置了各种规格的供料器。
一块印制板上最多可贴装多少种不同规格的元器件,首先根据贴装机有多少个8mm编带供料器位置,其中托盘供料器料架占多少个8mm编带供料器位置,托盘供料器可装多少种SOIC、PLCC、QFP器件,管状振动供料器的结构是单管还是多管式;还要根据贴装机是否配置了各种规格的供料器。
2、PCB外形和尺寸
PCB外形和尺寸是由smt贴装机的PCB传输方式、贴装范围决定的。
1)PCB外形
当PCB定位在贴装工作台上,通过工作台传输PCB时,对PCB的外形没有特殊要求;当直接采用导轨传输PCB时,PCB外形必须是笔直的。如果是异形PCB,必须设计工艺边使PCB的外形成直线。
2)PCB尺寸
PCB尺寸是由贴装范围决定的,设计PCB时要考虑贴装机x、Y方向最大和最小的贴装尺寸,以及最大和最小的PCB厚度。
当PCB尺寸小于最小贴装尺寸时,必须采用拼板方式。拼板可以提高smt贴片打样或加工生产的效率,双面全表面组装时,可采用双数拼板、正反面各半、两面图形完全相同的设计。这种设计可以采用同一块模板,节省smt贴片生产准备时间,提高smt贴片生产效率和设备利用率。
3、PCB允许翘曲尺寸
1)向上/凸面:最大0.2mm/50mm长度,0.5mm/整块PCB长度方向。
2)向下/凹面:最大0.2mm/50mm长度,最大1.5mm/整块PCB长度方向。
3)如果PCB翘曲度超过以上范围,贴片精度将下降相当多。
4、PCB定位方式
PCB定位方式有针定位、边定位两种方式,为了保证贴装精度,目前一般贴装机都配有PCB基准校正用的视觉定位系统。
1)针定位的要求
a.采用针定位时需要在PCB上加工2个定位孔。
b.定位孔的孔径根据定位销的直径而定,一般要求孔径为(1)3mm+0.1mm。
c.定位孔的位置一般要求加工在PCB长边的同一侧,见图9-2(a)。
d.定位孔应与PCB图同时生成,以保证一致性。
e.定位孔内壁不允许有电镀层。
2)针定位与边定位不能布放元器件的区域
导轨夹持边和定位孔附近不能布放元器件,图9-2
a.为针定位不能布放元器件的区域;
b.为边定位不能布放元器件的区域。
3)针定位与边定位不能布放PCB基准标志(Mark)的区域。
4)如拼板上有不合格的小板可做坏板识别标志,贴片时通过视觉处理跳过坏板。坏板标志必须加工在每块坏板的同一个位置上(可以取一个焊盘,将焊盘涂黑或涂白)。
