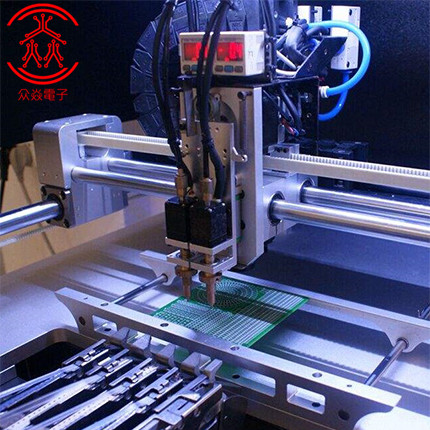

SMT贴片机要实现精确贴装只有事先确定被吸嘴吸起的元件应该贴往何处，也就是说事先要对电路板进行定位。在SMT贴片加工过程中，当电路板是通过传送装置传输到固定位置并被夹板机构固定，首先要掌握电路板具体在机器坐标系的什么位置，然后由监控软件调出事先预存在工控机的电路板信息，通过坐标转换就能确定电路板上各点在贴片机机器坐标系中的坐标就被确定了，此时贴片机就知道元件应该具体贴在机器坐标系里电路板上的某个位置了。接下来，众焱电子小编就为大家简单的讲解一下。
一、机械定位的方式
早期很多广州SMT贴片加工厂家中的贴片机定位采用的是机械定位的方式，按其定位原理可分为边定位和孔定位两种。其原理如下：
1、边定位
电路板上载到机械定位位置后，Main stopper挡住电路板，然后轨道下的台板上升，Push up上的顶针将电路板顶起，Push in向前压紧电路板，从而实现边定位方式的机械定位。
2、孔定位
电路板上载到机械定位位置后，Main stopper挡住电路板固定轨道的定位针抬起，顶入电路板工艺边上的定位孔中，然后轨道下的台板上升，Push up上的顶针将电路板顶起，从而实现孔定位方式的机械定位。
二、机械定位常见的失效现象及原因
但是机械定位常会出现失效的现象，一旦定位失效就会造成不能精确定位，随着微型和密间距片式电子元件的广泛应用，元件会被贴装到的位置将不是目标位置，因而也不能起到正常连接电路的作用，造成错误贴装。机械定位常见的失效现象及原因按原理分类如下：
1、边定位方式机械定位失效主要原因和现象
1）Main Stopper和Push in太低或松动：这种情况，在轨道方向定位不可靠，甚至电路板前边缘超出Main Stopper，在贴片中可能导致电路板移动，元件的贴装位置在X方向可能会产生无规律的偏移；
未完待续…
