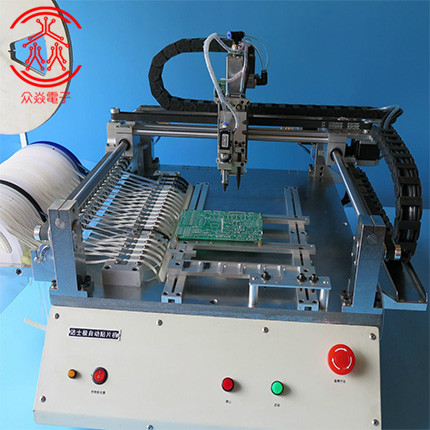

多功能贴片机也叫泛用贴片机是贴片机的一种分类,是贴装需要识别的SMT贴片元器件的。多功能贴片机主要贴装的是一些比较精密的,有极性识别的元器件,比如贴片二极管、IC、SOP、QFP、BGA等。由于多功能贴片机主要追求的是贴装精度,所贴装的元器件都是需要识别的,所以相对来说贴装速度就慢些。一般SMT贴片加工生产都是通过高速贴片机和多功能贴片机老配合使用的。多功能贴片机可以搭载的PCB板比高速贴片机要大很多。下面就由众焱电子为大家介绍一下多功能贴片机的特点:
1、多功能贴片机的结构大多采用拱架式结构,具有精度高、灵活性好的特点。
2、在X和Y定位系统中大多采用全闭环伺服电动机驱动,用线性光栅尺编码器来进行直接位置反馈,避免因丝杆扭曲变形的误差。有的在y轴采用双电动机和双丝杆在平台的两边驱动,并用双线性光栅尺进行反馈,可以有效地减小因贴装头静止造成的等待,减少了横梁的不同步变形而造成的误差。有更先进的采用线性磁悬浮电动机,除了具各双驱等技术特点外,还具有驱动直接、机械结构少磨损、反馈快、安静、易保养和精度高等特点。
3、多动能贴片机大多采用线路板固定式,用贴装头的移动来实现X和y定位,不会因为台面的移动而使大型或较重的元件因为惯性而移位。
4、能接受所有的物料包装方式,如卷带装、管装、盒装和盘装。另外,当盘装物料较多时,可加装多层专用托盘送料器。
5、在物料吸取时除了可以采用传统的真空吸嘴外,并且对于异型较难吸取的元件可采用专用吸嘴,另外,对于用真空吸嘴无法吸取的元件可使用气动夹爪。
6、元件在校正时一般采用上视相机,具有前光、侧光、背光和在线光等功能,可以识别各种不同的元件。如果元件的尺寸过大,超过照相机的一个视像(FOV),上视相机还可以通过多个视像照相后综合进行分析校正。有的多功能贴片机的贴装头上也配有贴装头移动相机,可以识别较小的各种元器件。
7、在某些产品,有的穿孔插件(Pin h Paste)元件也需要和其他贴片元件同时贴装并通过回流焊进行圃化,这种穿孔插件元件的插装需要机器具备大压力贴装的能力。部分多功能贴片机的贴装头具有高压力贴装的能力,贴装的压力可由程序控制,最大可达到5 kg。
多功能贴片机是SMT高速贴片机的补充,多功能贴片机主要是贴装复杂贴片元器件的贴片机,它所最求的是贴片精度。多功能贴片机可以贴装所有贴片元件,但是贴装速度没有高速贴片速度快。在许多大型广州SMT贴片加工厂中,多功能贴片机和高速贴片机是配合使用的。
