要正确的使用锡膏,满足细间距及无铅化要求,做好印刷工艺管控,防止焊后缺陷的发生,SMT贴片加工厂就必须对锡膏基本知识及印刷工艺性要求有所了解和掌握,了解参数设定及其内在原理,才能有效的做好焊锡膏印刷品质与控制。

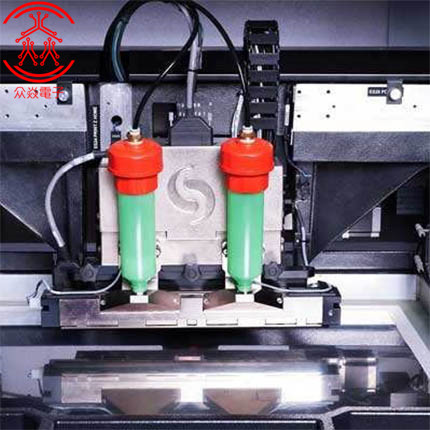

锡膏印刷机作为SMT贴片加工生产线的前道工序设备,其重要性是不言而喻的,对于锡膏印刷工艺的技术知识,下面就跟着众焱电子小编一起来了解一下:
1、钢网:其主要功能是将锡膏准确地涂敷在PCB板焊盘上,它的好坏直接影响印刷锡膏的质量。目前钢网的制作方法有化学蚀刻,激光切割,电铸成型,纳米钢网等。
2、锡膏:锡膏的成份,锡膏颗粒的大小与下锡效果直接相关,目前锡膏通用3-6号粉。
3、刮刀压力:是指刮刀下降的深度,是影响印刷质量的重要因素之一,刮刀压力过小会使钢网表面残留一层锡膏,容易造成印刷成型粘结等印刷缺陷。前后刮刀印刷出来品质的一致性,在印刷过程压力的恒定性。
4、印刷速度:印刷速度和刮刀压力存在一定的关系,降速度相当于增加压力,许多广州SMT贴片加工厂都会适当降低压力以起到提高印刷速度的效果。
5、印刷间隙:印刷间隙是指钢网与PCB之间的距离,其影响到印刷后锡膏在PCB板上的留存量及所印刷锡膏的厚度。是直接影响印刷品质的一大要素。
6、刮刀和钢网的角度:刮刀和钢网的角度越小,向下的压力越大,容易将锡膏注入网孔中,但也容易使锡膏被挤压到钢网的底面,造成锡膏粘连。刮刀和钢网的角度通常为45~60°。
7、刮刀厚度:厚度与锡膏成型的饱满有关,跟压力设定形成一定的关系,在精密印刷机中一定的关键作用,特别针对阶梯钢网,厚度与角度至关重要。厚度通常为0.2-0.5mm之间。
8、锡膏脱模:脱模设置是影响锡膏成型的一要素,与脱模的速度,脱模的方向等相关。
9、自动收锡:锡膏在印刷过程中防止在静态中凝固,得具备往外溢的锡膏自动向中心滚动,充分搅拌钢网上的锡膏,使锡膏流动性更好,下锡效果更佳,减少钢网堵塞的机率。
10、图形对准:通过全自动锡膏印刷机的摄像镜头对工作台上的基板和钢网的光学定位点进行对中,再进行基板与钢网的精细调整,使基板焊盘图形与钢网开孔图形完全重合。
