目前SMT贴片加工制程中常用的钢网根据制造方法分类主要有四种:化学蚀刻钢网;激光切割钢网;电铸钢网及混合工艺钢网。下面众焱电子将接着《SMT钢网是如何制造出来的?》的内容介绍剩下两种钢网的制作方法。
三、电铸钢网

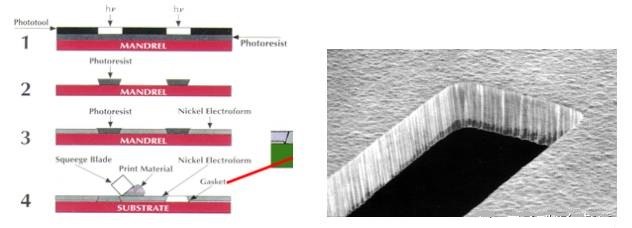

最复杂的一种钢网制造技术,采用电镀加成工艺在事先完成的心轴周围生成需要厚度的镍片,尺寸精确,不需要后处理工艺对孔尺寸及孔壁表面进行补偿处理。其制造流程如下:
基板上涂感光膜→制作芯轴→电镀镍在芯轴周围生成钢片→剥离清洗→检查→绷网→包装
电铸钢网孔壁光滑,倒梯形结构,最好的锡膏释放,对于微型BGA,超细间距QFP和小型片式元件如0201、01005,具有良好的印刷性能。而且由于电铸工艺本身的特性,在孔的边缘形成稍微高出钢片厚度的环状突起,锡膏印刷时相当一个“密封环”,在印刷时这个密封环有利于钢网与焊盘或阻焊膜紧密贴合,阻止锡膏向焊盘外侧渗漏。当然这种工艺的钢网成本也是最高的。
四、混合工艺钢网
混合工艺其实就是一般所说的阶梯钢网制作工艺技术,阶梯钢网就是在一张钢网上保留两种以上的厚度,与我们一般情况下使用的只有一种厚度的钢网不同。其制作目的主要是为了满足板上不同元件对锡量的不同要求。阶梯钢网制造工艺是结合前面三种钢网加工工艺中的一项或两项来共同制作完成一张钢网,一般来说,许多广州SMT贴片加工厂都会先采用化学蚀刻方法来获得我们所需要厚度的钢片,继而采用激光切割来完成孔的加工。

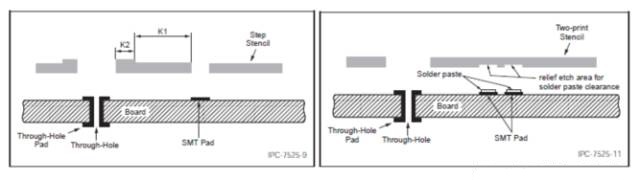

阶梯钢网有两种类型,Step-up和Step-down,两种类型的制作工艺基本上是一样的,而到底是Up还是Down,则取决于所需要改变的局部是增加厚度还是减少厚度。如果为了满足大板上局部小间距元件(如大板上CSP)的组装要求,板上大部分元件需要较多的锡量,而对于小间距的CSP或QFP类元件,为了防止短路则需要减少锡量,或者需要做避空处理,这就可以采用Step-down钢网,对于小间距元件位置的钢片进行减薄处理,让此处的钢片厚度小于其它位置的厚度。同理,对于一些精密板上的少量大引脚元件,由于钢片整体厚度较薄,焊盘上沉积的锡膏量就可能不足,或对于穿孔回流工艺,有时需要在通孔内填充更大的锡膏量以满足孔内焊料填充要求,这就需要在钢网的大焊盘或通孔位置增加钢片厚度以增加锡膏沉积量,这就需要采用Step-up钢网了。在实际生产中,究竟选择哪一种钢网,我们需要根据板上元件的类型和分布来确定。
