随着时代的变迁,科技的飞速发展。SMT技术也越来越高端,SMT元件也越来越精密(已经发展到出现大量的01005元件还有0.3IC),精密度越来越高。其中影响整个SMT贴片加工质量的自然是激光钢网的质量,所以一个SMT激光钢网的质量好坏将是我们重点关注的焦点,这其中涉及到钢网的制作工艺,当然许多广州SMT贴片加工厂对激光钢网的要求也越来越高。
在进行SMT贴片加工焊接之前,我们必须对SMT激光钢网进行确认。因为在整个后期的电子元件表面贴装工作钢网是一个很关键的存在。所以众焱电子提醒各位在进行SMT贴装工作之前,一定要对钢网进行确认,这是一个非常重要的步骤。当我们拿到一个SMT激光钢网首先要确认的是网框尺寸,以及开孔图形是否是我们需要的。(有可能制作时弄混文件,导致开孔错误),其次确认厚度及网框平整度是否OK。厚度如果没有按要求,用的太薄(少锡)或是太厚(多锡)都会引起不良。网框如果不平整也是影响印刷质量的一个重要因素,如果不平则会形成凹凸面,四周翘起或是中间翘起都无法印刷。
其次SMT激光钢网的孔壁是否光滑也很重要。激光切割后的钢网孔壁会呈现一个倒锥形,因是激光烧出来的孔,孔壁并不是光滑的,所以激光切割后的钢网就需要经过抛光处理孔壁毛刺。抛光后需测量钢网数据。

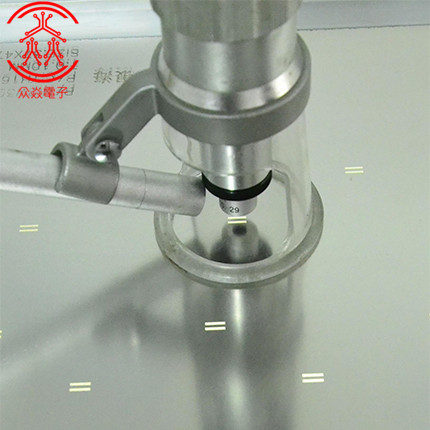

最后就要来测量下激光钢网的张力了。当然钢网张力也不一定是越大越好,一般都是在35-50N之间。太小太大了都影响印刷次数。跟我们吹气球是一样的原理,太小了飘不起来,太大了容易爆炸。一般在这个数值之间是最好的。如果上述要求都可以满足,那么我们基本上可以确认此钢网质量OK,就可以放心上线使用了。
