激光打标机在SMT贴片电阻打标的应用,一般在SMT贴片电阻打标上打标,现在常见的有半导体激光打标机、光纤激光打标机和CO2激光打标机,今天来说主要讲CO2激光打标机在SMT贴片电阻打标的应用,当然其他两种也会简单的介绍一下。
1、CO2激光打标机
激光打标是用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质,或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹,或者是通过光能烧掉部分物质,显出所需刻蚀的图案、文字。

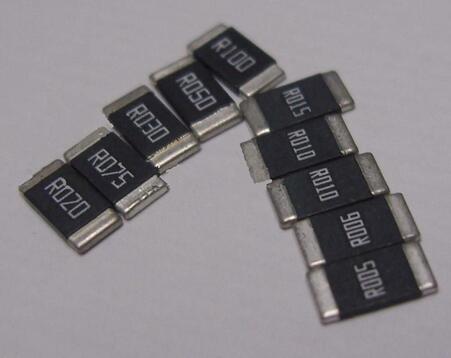

上图是CO2激光打标机在SMT贴片电阻打标打标图,从图中我们可以看到贴片电阻上的字符清晰可见,我们使用的是30W的激光CO2激光打标机,打标速度为50英寸每秒,每片产品打标所需的时间约为100毫秒。
SMT贴片电阻是一种精密的薄膜型电阻,专门用于SMT电路板上,其尺寸约6 mm x 2.6 mm x 1.3 mm (0.24" x 0.10" x 0.05"),它是在氧化铝基片上覆盖一层镍铬合金薄膜制成。镍铬合金外涂覆了保护性的环氧树脂涂层,也方便SMT制造商在其上打印阻值或序列号信息。在这一应用中用户需要在每片电阻上打上产品信息,而不伤及中心的镍铬电阻层。
2、光纤激光打标机
光纤激光器近年来成为激光物理研究的一个热门,它被一致认为是有可能全面替代固体激光器的新一代产品。光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器,光纤激光器可在光纤放大器的基础上开发出来。光纤激光打标机是利用激光束在各种不同的物质表面打上永久的标记。
打标的效应是通过表层物质的蒸发露出深层物质,或者是通过光能导致表层物质的物理变化而"刻"出痕迹,或者是通过光能烧掉部分物质,显出所需刻蚀的图案、文字、条形码等各类图形。
3、半导体激光打标机
半导体激光泵浦全固态激光器进行激光打标的工作原理是利用大功率半导体量子阱激光器代替气体灯泵浦固态晶体为增益介质激光谐振腔,使之产生新波长的激光,在利用晶体备频混频交应产生SHG、THG等波长的激光。通过设计建立了从来料复验、部装生产、过程检查、总装调试到成品总检的整个激光打标工艺流程、操作规程和质量标准。
半导体激光打标机使用国际上先进的半导体发光二极管,该机的半导体泵浦模块、扫描振镜、声光Q开关、Q驱动器等关键配件都是原装进口,供应商都拥有相关行业的世界领先技术,一流的配件保证了极高的打标精度和速度,性能稳定,能长期工作。采用一体化的设计结构,全新的光路密封方式,总体稳定可靠,外形美观高档。
