ADC0809是采样频率为8位的、以逐次逼近原理进行模—数转换的器件。下面是adc0809工作原理及管脚图介绍,其内部有一个8通道多路开关,它可以根据地址码锁存译码后的信号,只选通8个单断模拟输入信号中的一个进行A/D转换。

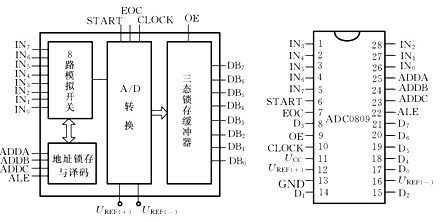

一、ADC0809工作原理管脚图

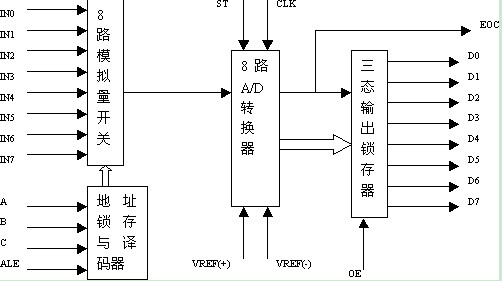

ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。多路开关可选通8个模拟通道,允许8路模拟量分时输入,共用A/D转换器进行转换。三态输出锁器用于锁存A/D转换完的数字量,当OE端为高电平时,才可以从三态输出锁存器取走转换完的数据。
1、IN0-IN7:8条模拟量输入通道
ADC0809对输入模拟量要求:信号单极性,电压范围是0-5V,若信号太小,必须进行放大;输入的模拟量在转换过程中应该保持不变,如若模拟量变化太快,则需在输入前增加采样保持电路。
2、ALE、A~C:4条地址输入和控制线
ALE为地址锁存允许输入线,高电平有效。当ALE线为高电平时,地址锁存与译码器将A,B,C三条地址线的地址信号进行锁存,经译码后被选中的通道的模拟量进转换器进行转换。A,B和C为地址输入线,用于选通IN0-IN7上的一路模拟量输入。
3、数字量输出及控制线:11条
ST为转换启动信号。当ST上跳沿时,所有内部寄存器清零;下跳沿时,开始进行A/D转换;在转换期间,ST应保持低电平。EOC为转换结束信号。当EOC为高电平时,表明转换结束;否则,表明正在进行A/D转换。OE为输出允许信号,用于控制三条输出锁存器向单片机输出转换得到的数据。OE=1,输出转换得到的数据;OE=0,输出数据线呈高阻状态。D7-D0为数字量输出线。CLK为时钟输入信号线。因ADC0809的内部没有时钟电路,所需时钟信号必须由外界提供,通常使用频率为500KHZ,VREF(+),VREF(-)为参考电压输入。
三、ADC0809应用说明
1、ADC0809内部带有输出锁存器,可以与AT89S51单片机直接相连。
2、初始化时,使ST和OE信号全为低电平。
3、送要转换的哪一通道的地址到A,B,C端口上。
4、在ST端给出一个至少有100ns宽的正脉冲信号。
5、是否转换完毕,我们根据EOC信号来判断。
6、当EOC变为高电平时,这时给OE为高电平,转换的数据就输出给单片机了。
