DAC0832是采样频率为八位的D/A转换集成芯片,与微处理器完全兼容。这个DA芯片以其价格低廉、接口简单、转换控制容易等优点,在单片机应用系统中得到广泛的应用。D/A转换结果采用电流形式输出,如果需要相应的模拟信号,只需通过一个高输入阻抗的线性运算放大器就可以实现这个供功能。而运放的反馈电阻可通过RFB端引用片内固有电阻,同时还可以外接。

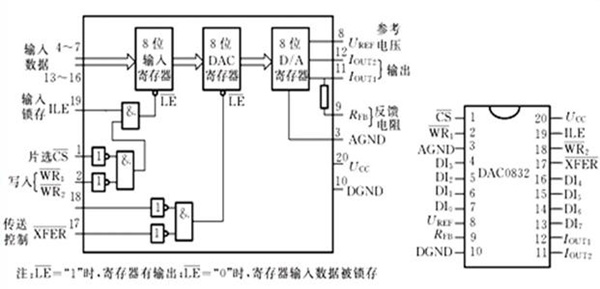

一、DAC0832引脚功能说明
1、DI0~DI7(4~7脚、13~16脚):数据输入线,TLL电平。
2、ILE:数据锁存允许控制信号输入线,当输入寄存器允许,高电平有效。
3、CS:片选信号输入线,当片选信号输入时,低电平有效。
4、WR1:为输入寄存器的写选通信号。通常写信号为1时,低电平有效。
5、XFER:数据传送控制信号输入线,但进行传送控制信号时,低电平有效。
6、WR2:为DAC寄存器写选通输入线,一般写信号为2时,低电平有效。
7、Iout1:电流输出线,同时还是DAC的电流输出端。当输入全为1时Iout1最大。
8、Iout2: 电流输出线,同时还是DAC的电流输出端。其值与Iout1之和为一常数。
9、Rfb:反馈信号输入线,集成在芯片内部的外接运放的反馈电阻.
10、Vcc:电源输入线 ,其电源电压一般是﹢5v~﹢15v。
11、Vref:基准电压输入线,其基准电压一般是﹣10v~﹢10v。
12、AGND:模拟地,摸拟信号和基准电源的参考地。
13、DGND:数字地,其还可与AGND接在一起使用,一般两种地线在基准电源处共地会比较好。
