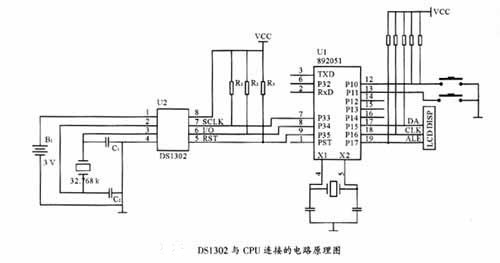

DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路,它可以对年、月、日、周日、时、分、秒进行计时,具有闰年补偿功能,工作电压为2.5V~5.5V。采用三线接口与CPU进行同步通信,并可采用突发方式一次传送多个字节的时钟信号或RAM数据。

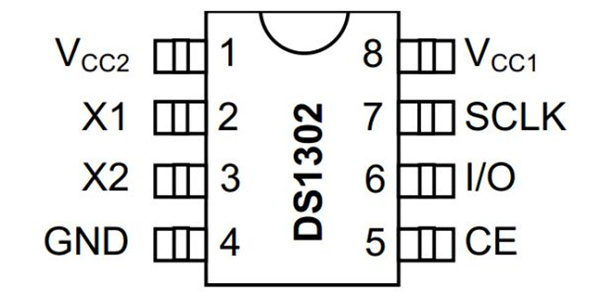

一、DS1302引脚说明
引脚1:VCC2为主电源,DS1302由Vcc1或Vcc2两者中的较大者供电。
引脚2:振荡源,外接32.768kHz晶振。
引脚3:振荡源,外接32.768kHz晶振。
引脚4:GND与VCC1的地一样,它们可以接一起。
引脚5:RST接通控制逻辑,允许地址/命令序列送入移位寄存器;同时,还提供终止单字节或多字节数据传送的方法。当RST为高电平时,所有的数据传送被初始化;如果RST置为低电平,则会终止此次数据传送。
引脚6:I/O是三线接口时的双向数据线,在传送过程中当RST置为低电平时,终止此次数据传送的同时,I/O引脚变为高阻态。
引脚7:SCLK为时钟输入端。上电运行时,在Vcc>2.0V之前,RST必须保持低电平。只有在SCLK为低电平时,才能将RST置为高电平。
引脚8:Vcc1为后备电源,由于其的存在,因此在主电源关闭的情况下,也能保持时钟的连续运行。
