焊接:就是用焊锡做媒介,加热而使A.B二金属接合并达到导电的目的。
两个金属间的接合力即靠焊锡与金属表面所产生的合金层。
二、焊锡使用工具及材料

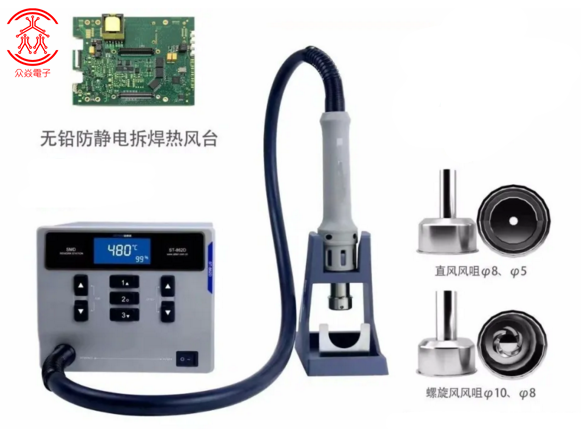

焊锡使用工具主要有: 电烙铁、 镊子、真空吸笔 、恒温热风枪、定位治具、 毛刷、 助焊剂瓶、 抽风管、吸锡器等。
1、电烙铁
烙铁最主要是由发热体,烙铁头,把手,电源线,控温器等组合而成。
2、烙铁头的使用
烙铁头应每日取出清理及发热体(管)的杂质,新烙铁头使用时先将温度设定在100℃,温度到达后再设定至200℃,达到200℃时加锡于全部沾锡面,待5分钟后再设定至所需温度,如此可延长寿命。
三、焊铁温度控制
1、依温度指示表上的刻度直接读取,并依O/I规定调至定位,实际温度以实际量测值为准。
2、烙铁温度设定一般为380+/-30℃,若工艺上特别注明,以该站别工艺为准
电子零件使用60W 有铅温控烙铁(360±15℃)
机构零件使用60W 有铅温控烙铁(420±20℃)
电子零件使用100W 无铅温控烙铁(390±10℃)

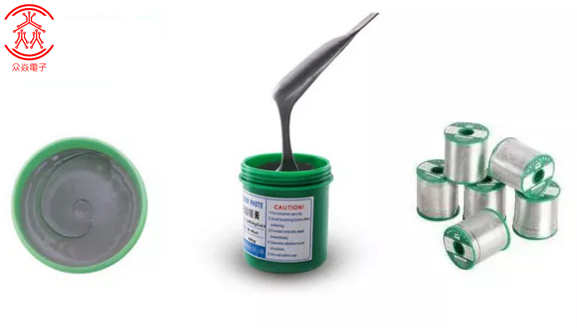

四、锡丝的分类
按锡铅比例不同可分为:低温锡丝和高温锡丝
1、低温锡丝﹕Sn/Pb=63/37,63%的锡,37%的铅
2、高温锡丝﹕Sn/Sb/Pb=10/5/85,10%的锡,5%的锑,85%的铅
低温焊锡所需烙铁温度为:310±20℃
高温焊锡所需烙铁温度为:360±20℃
①因其不经过半熔融状态而迅速的固化或液化,因此可以最快速度完成焊锡工作。
②能在较低温度开始焊锡作用,性能最佳的比例。
③渗透力强,可以渗透金属上极微空隙。

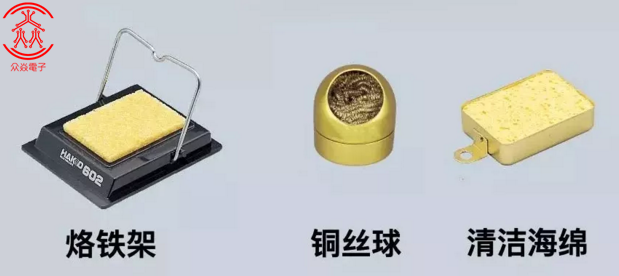

1、使用前:应先清洁海棉上的灰尘及污物,并加入适当的水。
2、使用中:不可将烙铁头重压于海棉上,应以轻拭方式行,则可延长海棉及烙铁头使用寿命。
3、使用后:应将海棉清洗干净并尽量甩干内含水份,避免烙铁海棉架生锈。
注意:海棉轻轻拿取时,以水滴未滴落为适当。
七、助焊剂的作用
1、清除焊接金属表面的氧化物——清除污物。
2、在焊接物表面形成液态的保护膜﹐隔离高温时四周的空气﹐防止金属面的再氧化——防止氧化。
3、降低焊锡表面张力,增加流动性——增加焊锡流动性。
4、焊接的瞬间可以让熔融状的焊锡取代,顺利完成焊接——快速焊接。
