PCBA三防涂覆的工艺流程 众焱电子专业PCBA包工包料生产加工
发布日期:2020-06-09 浏览量:
字号:[
大
中
小
]
广州众焱电子是一家专业从事SMT贴片加工、DIP常见加工、
PCBA包工包料
、PCB线路板制造的企业,拥有多年的电子加工经验,以及先进的生产设备和完善的售后服务体系。企业的SMT贴片加工能力达到日产100万件,DIP插件加工产能为20万件/日,能够给你提供优质的电子加工服务。

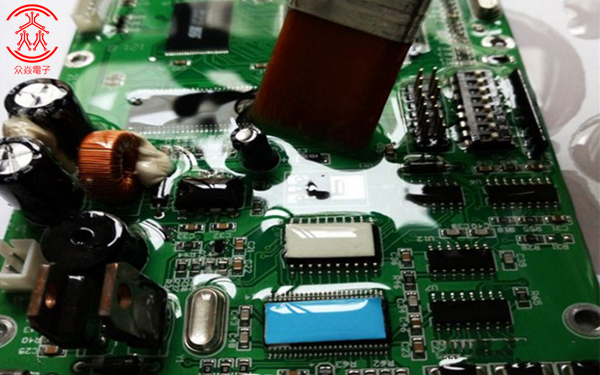

PCBA三防涂覆工艺步骤为:涂刷A面→表干→涂刷B面→室温固化
喷涂厚度:喷涂厚度为:0.1mm—0.3mm
所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。
PCBA

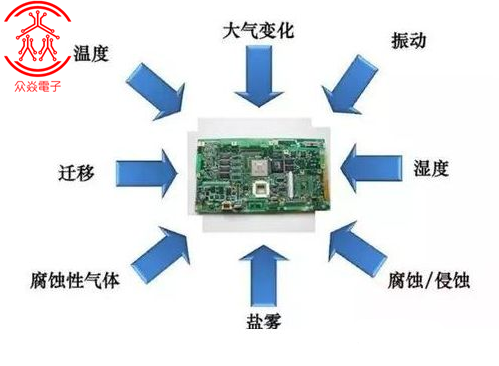

三防涂覆用的还是很多的,尤其是一些温湿度比较恶劣的环境,PCBA涂覆三防漆具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、防霉、防零件松脱及绝缘耐电晕等性能,可以延长PCBA的储存时间,隔离外部侵蚀、污染等。
其中喷涂法是业界最常用的涂敷方法。
