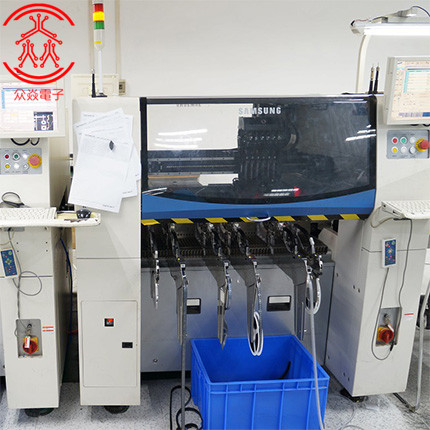

模块式结构超高速贴片机是从简单平行式结构的贴片机发展而来的,它克服解决了简单平行式结构的很多缺点。这种贴片机的结构可以分为机器的基座和各贴装模块两部分。
机器的基座包括线路板在机器内的传送,线路板传入轨道和线路板传出轨道。在smt贴片打样或加工过程中,线路板由上端机器传入机器后,在机器的内部有多个工作台行进接力传送,当在线路板经过的每个贴装模组时,将会有元件贴装到线路板上,直到整个线路板贴装完成后传出机器。
机器的各贴装模块都类似一台窄的拱架式贴片机,具有X、Y定位系统驱动的单吸嘴贴装头。每个贴装头都可以安装线路板识别相机,可以分别进行线路板基准点的校正。较小的元件可以用激光平行校正,较大的元件也可以用上视相机进行校正。每个贴装头还可根据需要进行吸嘴更换。下面众焱电子小编就来介绍一下它的优点及缺点。
这种结构的优点如下:
1、线路板的传送和元件的贴装都同时进行;各机械贴装臂的元件贴装也同时进行。整个机器的贴装速度快,smt贴装效率高。
2、模块式的结构,可以根据贴装元件的多少和速度的需要来配置模块的数量。
3、每个模块都有相近的产能,可以自由更换。每个模块上的贴装头具有单独的X、Y定位系统,类似于一台小型贴片机。
4、元件的校正模式有激光和照相机两种,兼顾高速、高精度和多功能。
但这种结构也还有如下一些缺点:
1、机器的灵活性相对较差,产品更换的时间相对较长。
2、元件的供料方式只能接受卷带装和散料盒装,对于盘装和管装不能接受。
3、每个模块只有一个吸嘴在进行取料和贴装,整个机器有过多的时间浪费在贴装头X、y方向的移动上。
4、机器的元件贴装范围还不能覆盖所有的元件,对于一些大型元件还需要专门的多功能贴片机。
