1、焊点检测

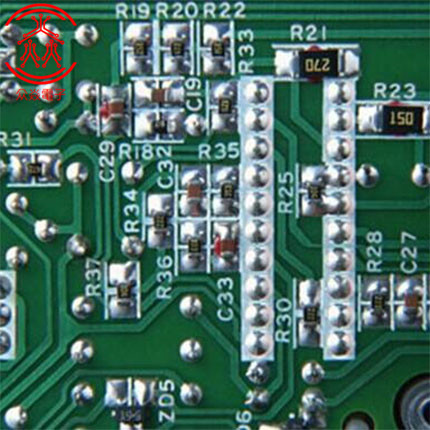

—般来说,电路板的焊点检测可用人工目视检查、自动光学检测(AOI)、X光检测等等。目视检查能发现漏焊、架桥、零件对位、锡珠等,但是无法检出焊点内部的结构和测量大小。
目视检查的准确率并不稳定,同时受限于人工速度,每秒可检查数并不高,且检查的结果与检验者极为相关,这也是smt贴片打样厂家使用目检的最大不稳定来源。
算法分析:
实例的目的是实现焊点球的直径测量,焊锡球的提取需要两步:首先,分割亮的区域,把它们转换成外界最小长方形,焊锡的模型就被确定下来了。
threshold(Bond,Bright,100,255)
shape_trans(Bright,Die,’rectangle2’)
接着,图像处理的中心就在上面确定模型的内部区域,使用reduce_domain函数缩小感兴趣区域,在这个关注区域中,程序阻止了对应布线的暗区域。
reduce_domain(Bond,Die,DieGrey)
threshold(DieGrey,Wires,0,50)
fill_up_shape(Wires,WiresFilled,’area’,1,100)
形态学处理图像噪声后,去除不相关的部分,凸显焊锡球区域,以预先确定好的顺序排序焊锡球后,需要的特征就被提取出来了。
opening_circle(WiresFilled,Balls,15.5)
connection(Balls,SingleBalls)
select_shape(SingleBalls,IntermediateBalls,’circularity’,’and’,0.85,1.0)
sort_region(IntermediateBalls,FinalBalls,’first_point’,’true’,’column’)
smallest_circle(FinalBalls,Row,Column,Radius)
提取特征后,计算焊锡器的直径,并将结果显示出来。
2、使用模糊测量IC芯片
半导体行业存在大量对IC芯片进行尺寸测量和外观缺陷检测的需求,传统的依靠人工目检进行检测的方法已经不能满足IC芯片产业在速度、精度和成本方面的要求。
实例从视觉测量系统硬件的基本结构形式入手,分析了系统硬件选择与配置的依据及其对测量范围的影响,使用模糊算法对芯片进行测试。
算法分析:
实例的目的是测量电路板上导线的宽度和间距。本例光学系统的照明条件是比较困难,需要实现芯片上每根导线的四边都是可见的。算法检测过程中,众焱电子小编使用模糊条件限制,保证提取引脚特征是正确的,并使用卡尺算法对导线进行测量。
首先创建模糊成员函数来选择芯片引脚大小的边缘对,指定边缘对的归一化模糊函数,并提取垂直于矩形或圆弧的直边对,显示测试区域。
gen_measure_rectangle2(305.5,375.5,0.982,167,7.5,Width,Height,’nearest_neighbor’,MeasureHandle1)
create_funct_1d_pairs([0.0,0.3],[1.0,0.0],FuzzyAbsSizeDiffFunction)
set_fuzzy_measure_norm_pair(MeasureHandle1,11.0,’size_abs_diff’,FuzzyAbsSizeDiffFunction)
fuzzy_measure_pairs(Image,MeasureHandle1,1,30,0.5,’positive’,
RowEdgeFirst1,ColumnEdgeFirst1,AmplitudeFirst1,RowEdgeSecond1,
ColumnEdgeSecond1,AmplitudeSecond1,RowEdgeMiddle1,
ColumnEdgeMiddle1,FuzzyScore1,IntraDistance1,InterDistance1)根据前面获取的模糊坐标,遍历区域,提取边缘点,拟合轮廓。
gen_contour_polygon_xld(CPoint,[PRows[idx]-sin(rad(90)+Phi)*PSize,PRows[idx]-sin(Phi-rad(90))*PSize],[PCols[idx]+cos(rad(90)+Phi)*PSize,PCols[idx]+cos(Phi-rad(90))*PSize])
最后,测量数据,显示结果,并且释放内存。
close_measure(MeasureHandle1)
close_measure(MeasureHandle2)
