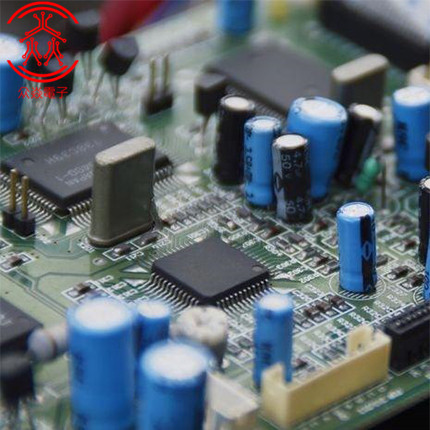

随着近年来半导体技术的突飞猛进,作为电子产品重要组成部分的电子元器件,其质量是产品性能指标的决定因素。下面众焱电子为大家分享一些PCBA包工包料服务商采购电子元器件的选型原则。
一、电阻的选型
首先确认电阻的基本参数:
1、阻值大小;
2、精度:常规使用优选1%精度;
3、额定功率和体积:优先选择常规功率的体积;
4、温漂,有特殊要求的应用,比如传感器应用,必须关注此参数带来产品性能的影响;
5、工作温度范围,超过70摄氏度的环境必须降额使用;
6、电阻类别:贴片厚膜电阻,贴片薄膜电阻,线绕电阻等,普通应用为贴片厚膜电阻或者薄膜电阻。
具体选型原则如下:
1、电阻阻值优先选用10系列,12系列,15系列,20系列,30系列,39系列,47系列,51系列,68系列,82系列;
2、贴片电阻优选0603和0805的封装,0402以下的封装禁选;
3、插脚电阻优选0.25W,0.5W,1W,2W,3W,5W,7W,10W,15W;
4、对于电阻的温漂,J档温漂不能超过500ppm/℃,F档温漂不能超过100ppm/℃,B档温漂不能超过10ppm/℃;
5、慎选电位器,如果无法避免,选用多圈的;
6、优选贴片封装;
7、特种场合电阻选型:
1)反馈电路,电流/电压采样检测电阻选无感电阻,精度越高越好。
2)芯片或网络输入端的启动电阻或滤波吸收电阻,电压功率降额。
3)高压电阻:安规认证;1KV额定电压,电阻本体长度≥10mm,4KV时本体长度≥25mm。
二、电容的选型
铝电解电容
缺点:体积大,ESR大,感抗较大,温度敏感。
适用场合:温度变化小、工作频率低(<25kHz)场合。
选型规则:
1、需快速充放电的场合禁用铝电解电容;
2、寿命:普通应用中选择标准型、寿命1000HR~3000HR(为价格考虑,慎选长寿命型),优选2000Hr;
3、耐压:降额使用,3.3V系统取10V、5V系统取10V、12V系统取25V、24V系统取50V;48V系统选100V;
4、在发热元件附件使用,慎选电解电容;
5、滤波电路,按(电路额定电压+噪声叠加后)的电压峰值*(1.2—1.5)选择电解电容耐压;
6、额定电压*1.3作为电容器的浪涌电压,工作电压>160V时,额定工作电压+50V作为浪涌电压;
7、降额标准参见GJB/Z35《元器件降额准则》;
8、工作温度:铝电解电容必须选用工作温度为105度的;
9、容值:优选10、22、47系列;25V以下禁选224、105、475之类容值型号(用片状多层陶瓷电容或钽电解电容替代);
10、极性:对于高压型铝电解电容保留400V。禁选无极性铝电解电容;
11、封装:优先选用贴片的铝电解电容。
钽电解电容
优点:在串联电阻、感抗、对温度的稳定性与铝电解相比优势明显;
缺点:工作电压较低。
选型规则:
1、漏电流要求较高的场合,不选钽电解电容,需选用薄膜电容;
2、耐压:降额选用,禁止选用耐压超过35V以上的,3.3V系统取10V、5V系统取16V、12V系统取35V;
3、10V、16V、35V为优选,4V、6.3V、50V为禁用(用铝电解电容替代),电源输入级或低阻抗环境使用,推荐降额到0.3,电源输出级及一般应用环境推荐降额0.5;
4、封装:插脚式钽电解电容禁选。
片状多层陶瓷电容
1、选用基本原则:低ESR和高的谐振频率,ESR越小越好;
2、Q值:高Q值陶瓷电容慎选;只用在射频电路上;
3、封装:0603、0805优选、1206、1210慎选、1808以上禁选;
4、耐压:优选25V、50V、100V;106(含)以上容值的耐压不大于25V;
5、容量:优选10、22、33、47、68系列;
6、材料:优选NPO、X7R、X5R,其它禁选。
三、电感的选型
电感选型时考虑的因素如下:
1、体积大小;
2、电感值所在工作频率;
3、开关频率下的电感值为实际需要的电感值;
4、线圈的直流阻抗(DCR)越小越好;
5、工作电流应降额至额定饱和电流的0.7倍以下,额定rms电流;
6、交流阻抗(ESR)越小越好;
7、Q因子越大越好;
8、屏蔽类型:屏蔽式或非屏蔽式,优先选择屏蔽式;
9、工作频率和绕组电压不可降额。
未完待续…
